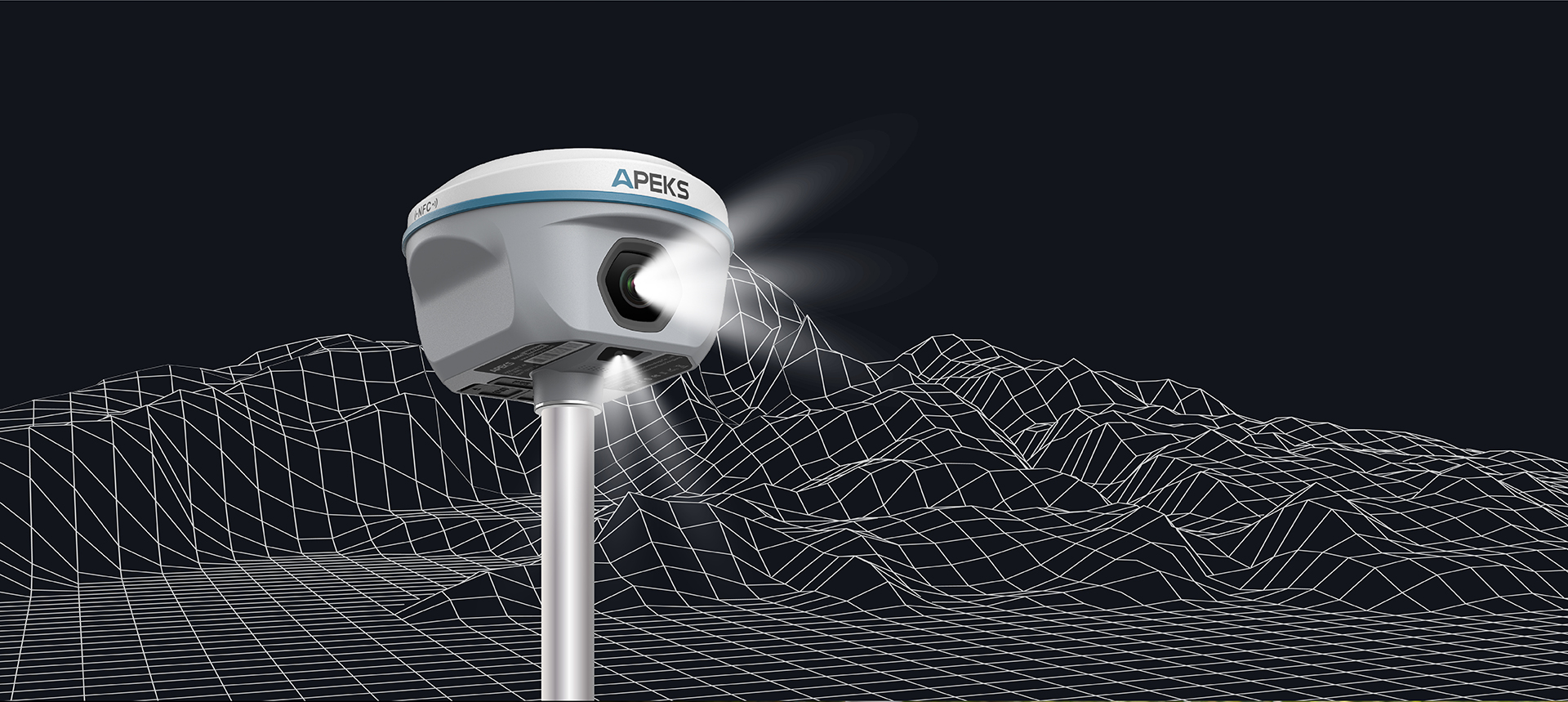

المسح البصري
تستخدم كاميرا AP60 Vision تقنية التصوير المساحي المتقدمة لالتقاط إحداثيات ثلاثية الأبعاد لمئات النقاط في دقائق معدودة. ما عليك سوى تسجيل فيديو أو التقاط صور بالكاميرا الأمامية لمسح النقاط الميدانية التي يصعب الوصول إليها أو التي بها عوائق أو التي تشكل خطراً بسهولة، مثل تلك الموجودة أسفل الجسور أو تحت حواف الأسطح أو بالقرب من أعمدة الكهرباء.

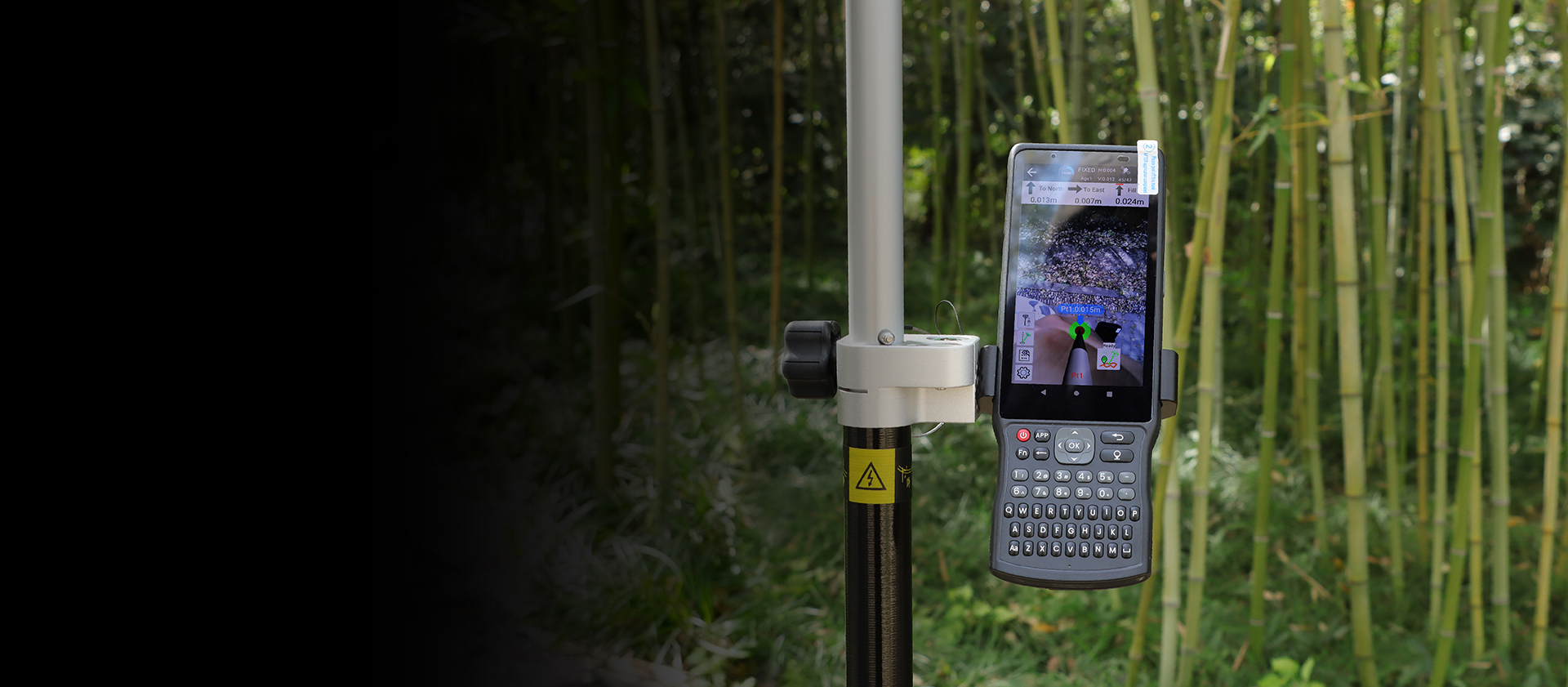

المراقبة البصرية
توفر الكاميرتان المزدوجتان تجربة مراقبة بصرية غامرة. وباستخدام الكاميرتين الأمامية والسفلية إلى جانب نظام تحديد المواقع العالمي (GNSS)، يقوم برنامج ApekSurv بعرض أسهم اتجاهية في الوقت الفعلي، ومسافات إلى نقاط، وخطوط مباشرة على الأرض لتوفير توجيه دقيق.
شاشة OLED ملونة
شاشة OLED ملونة مطورة بحجم 0.96 بوصة توفر معلومات واضحة وسهلة القراءة بنظرة سريعة. تتيح الأزرار المادية المزودة بمؤشرات LED مزدوجة التبديل السريع بين الأوضاع والتحكم في وصلة البيانات، دون الحاجة إلى وحدة تحكم. تعزز هذه الواجهة البديهية تجربة المستخدم وتضمن التشغيل الفعال حتى في ظروف العمل الميدانية الصعبة.
النمذجة ثلاثية الأبعاد
يُمكّن جهاز AP60 Vision المساحين من التقاط الإحداثيات ثلاثية الأبعاد بسهولة. تتوافق البيانات الناتجة مع برامج النمذجة ثلاثية الأبعاد القياسية مثل ContextCapture أو Agisoft، مما يوفر المرونة والراحة. كما يدعم الجهاز النمذجة ثلاثية الأبعاد المشتركة للمباني والواجهات من خلال دمج بيانات الطائرات بدون طيار (UAV) وبيانات نظام تحديد المواقع العالمي (GNSS).
وحدة قياس بالقصور الذاتي تصل إلى 120 درجة
بفضل مستشعر IMU 4.0 الذي لا يحتاج إلى معايرة، يوفر جهاز AP20 توجيهًا دقيقًا وخاليًا من التداخل دون الحاجة إلى معايرة أو تهيئة. كما أن قدرته على الإمالة حتى 120 درجة تعزز كفاءة القياس بنسبة تصل إلى 50%، مما يجعله مثاليًا لبيئات المسح المعقدة.
راديو UHF بقدرة 2 واط للاستقبال/الإرسال
يغطي جهاز الإرسال والاستقبال اللاسلكي المدمج نطاقًا يتراوح بين 8 و15 كيلومترًا، ويؤدي أداءً مماثلاً لمحطات الراديو الخارجية الكبيرة. يعمل جهاز AP10 كمحطة أساسية وجهاز متنقل، وعند توصيله بشبكة GNSS RTK، يصبح جهازًا متنقلًا فعالًا بتقنية NTRIP.
اتصال متعدد الاستخدامات
يدعم جهاز GNSS تقنيات الواي فاي والبلوتوث و NFC و USB وفتحة لبطاقة SIM، مما يوفر خيارات اتصال متعددة لنقل البيانات بسلاسة، وتحديثات في الوقت الفعلي، واتصال عن بُعد. يعزز هذا التصميم متعدد الواجهات المرونة.
برامج مسح الأراضي ورسم الخرائط الميدانية
| تتبع الأقمار الصناعية | |
| القنوات | 1408 |
| نظام تحديد المواقع العالمي (GPS) | L1C/A، L2C، L2P(Y)، L5 |
| غلوناس | L1,L2,L3* |
| جاليليو | E1، E5a، E5b، E6 |
| بكالوريوس طب الأسنان | B11, B21, B3l, B1C, B2a, B2b* |
| QZSS | L1C/A، L1C، L2C، L5 |
| نافيك/آي آر إن إس إس | L5 |
| ذيل | L1، L5* |
| نطاق L | B2B-PPP/E6-HAS |
| دقة | |
| في الوقت الحالى علم الحركة (RTK) | الارتفاع: 8 مم + 1 جزء في المليون RMS V: 15 مم + 1 جزء في المليون RMS وقت التهيئة: أقل من 5 ثوانٍ (عادةً) موثوقية التهيئة: >99.9% |
| المعالجة اللاحقة علم الحركة (PPK) | الارتفاع: 2.5 مم + 0.5 جزء في المليون RMS V: 5 مم + 0.5 جزء في المليون RMS |
| برنامج الشراكة بين القطاعين العام والخاص | الارتفاع: 10 سم RMS | الحجم: 20 سم RMS |
| نظام تحديد المواقع التفاضلي العالمي (DGPS) | H: 0.4 م RMS|V: 0.8 م RMS |
| نقطة واحدة | الارتفاع: 1.5 متر RMS | الارتفاع: 2.5 متر RMS |
| مراقبة بصرية | الارتفاع: 8 مم + 1 جزء في المليون RMS V: 15 مم + 1 جزء في المليون RMS |
| مسح بصري | يبلغ حجمها النموذجي 2-4 سم، ويتراوح مداها بين 2-15 متراً (في ظروف الإضاءة العادية). |
| تكرار الوضع | 1 هرتز 2 هرتز 5 هرتز 10 هرتز 20 هرتز 50 هرتز |
| حان وقت الإصلاح أولاً | بدء التشغيل البارد بدء التشغيل السريع إعادة الحصول على الإشارة |
| زاوية ميل وحدة القياس بالقصور الذاتي | 0-120 درجة |
| دقة مسح ميل وحدة القياس بالقصور الذاتي | ≤2 سم ضمن زاوية ميل 60 درجة |
| آلة تصوير | |
| عدد الكاميرات | 2 |
| بكسل | غالق عالمي بدقة 2 ميجابكسل و 5 ميجابكسل |
| معدل الإطارات | 30 إطارًا في الثانية |
| مجال الرؤية | 84 درجة |
| سمات | كاميرا أمامية بدقة 2 ميجابكسل لإجراء القياسات المرئية كاميرا سفلية بدقة 5 ميجابكسل لتحقيق المراقبة بتقنية الواقع المعزز |
| تواصل | |
| راديو UHF | 2 واط إرسال/استقبال، 410-470 ميجاهرتز يتراوح نطاق العمل بين 8 و15 كيلومترًا في البيئات المثالية |
| بروتوكول | TT450، TRIMMARK3، جنوب، لورا معدل الاتصال: من 9600 بت في الثانية إلى 19200 بت في الثانية |
| واي فاي | 802.11b/g/n/ac نقطة اتصال/رابط بيانات |
| بلوتوث | تقنية بلوتوث 5.2 الكلاسيكية/تقنية البلوتوث منخفضة الطاقة ثنائية الوضع الخاصة |
| تقنية الاتصال قريب المدى (NFC) | الاقتران باللمس بتقنية NFC |
| واجهة المستخدم على الويب | يمكن الوصول إليه عبر شبكة الواي فاي |
| شبكة الجيل الرابع الخلوية | مودم 4G متكامل متعدد النطاقات بتردد كامل يدعم LTE-TDD/LTEFDD/WCDMA/CDMA2000/UMTS/HSPA+/GSM/GPRS/EDGE |
| منفذ الإدخال/الإخراج | منفذ واحد من نوع USB-C (لتنزيل البيانات / الشحن) |
| منفذ هوائي واحد (واجهة هوائي UHF) | |
| فتحة واحدة لبطاقة SIM (تدعم شريحة Nano-sim) | |
| منفذ ليمو ذو 5 دبابيس (RS-232) | |
| تنسيقات البيانات | RTCM 2.X، RTCM 3.X، RINEX، مخرج NMEA 0183، VRS، NTRIP |
| تخزين البيانات | ذاكرة عالية السرعة بسعة 32 جيجابايت |
| كهربائي | |
| بطارية | بطارية ليثيوم أيون داخلية 7.4 فولت 7000 مللي أمبير |
| مواصفات الشحن | شحن سريع عبر منفذ USB من النوع C |
| وقت التشغيل | وضع التجوال: 18 ساعة الوضع الأساسي: 7 ساعات الوضع الثابت: 20 ساعة |
| الأجهزة | |
| مقاس | 125 مم (عرض) 88 مم (ارتفاع) 4.92 بوصة (عرض) 3.46 بوصة (ارتفاع) |
| وزن | 800 غرام (1.76 رطل) |
| اللوحة الأمامية | شاشة عرض ملونة OLED مقاس 0.96 بوصة مصباحان LED، زران فعليان (وضع قابل للتبديل، وصلة بيانات) |
| البيئات | |
| درجة حرارة التشغيل | من -45 درجة مئوية إلى +75 درجة مئوية |
| درجة حرارة التخزين | من -55 درجة مئوية إلى +85 درجة مئوية |
| رطوبة | 100% بدون تكثف |
| مقاوم للماء والغبار | IP67 |
| يسقط | النجاة من السقوط من ارتفاع مترين |
| اهتزاز | IK08 |
